Ako funguje ručný navijak?

Ručný navijak je jednoduché, ale výkonné mechanické zariadenie používané na zdvíhanie, ťahanie a polohovanie ťažkých bremien. Je to všestranný nástroj, ktorý nachádza uplatnenie v rôznych odvetviach vrátane námorníctva, stavebníctva a výroby. Ako popredný dodávateľ Hand Winch/Boat Winch sa ma často pýtajú, ako tieto zariadenia fungujú. V tomto blogovom príspevku vysvetlím princíp fungovania ručného navijaka a poskytnem prehľad o jeho rôznych typoch a aplikáciách.

Základný pracovný princíp

Vo svojom jadre funguje ručný navijak na princípe mechanickej výhody. Skladá sa z bubna, okolo ktorého je navinuté lano, kábel alebo reťaz. Bubon je spojený s prevodovým systémom, ktorý sa otáča ručnou kľukou. Pri otáčaní kľuky prevodový systém prenáša rotačný pohyb na bubon, ktorý spôsobuje navíjanie lana alebo kábla. Táto činnosť umožňuje navijaku zdvihnúť alebo ťahať bremeno pripevnené na konci lana alebo kábla.

Mechanická výhoda ručného navijaka je určená pomerom polomeru bubna k polomeru kľuky. Väčší pomer znamená, že na otáčanie kľuky a zdvíhanie bremena je potrebná menšia sila. Napríklad, ak je polomer bubna 2 palce a polomer rukoväte kľuky je 10 palcov, mechanická výhoda je 5:1. To znamená, že na každú 1 libru sily aplikovanej na kľuku môže navijak zdvihnúť 5-librové bremeno.

Komponenty ručného navijaka

Typický ručný navijak pozostáva z nasledujúcich komponentov:

• bubon:Bubon je centrálna časť navijaka, okolo ktorej je navinuté lano, lano alebo reťaz. Zvyčajne je vyrobený z ocele alebo hliníka a je navrhnutý tak, aby odolal ťahu nákladu.
• Prevodový systém:Prevodový systém je zodpovedný za prenos rotačného pohybu z kľuky na bubon. Pozostáva zo série ozubených kolies, ktoré sú do seba zapojené, aby poskytli požadovanú mechanickú výhodu.
• Rukoväť kľuky:Rukoväť kľuky je časť navijaka, ktorou obsluhuje navíjanie lana alebo lana. Zvyčajne je vyrobený z ocele alebo hliníka a je navrhnutý tak, aby poskytoval pohodlné uchopenie.
• Rám:Rám je konštrukcia, ktorá nesie bubon, prevodový systém a kľuku. Zvyčajne je vyrobený z ocele alebo hliníka a je navrhnutý tak, aby bol pevný a odolný.
• Brzdový systém:Brzdový systém sa používa na udržanie nákladu na mieste, keď sa navijak nepoužíva. Môže to byť buď ručná brzda alebo automatická brzda.

Typy ručných navijakov

Na trhu je dostupných niekoľko typov ručných navijakov, z ktorých každý je určený pre špecifické aplikácie. Niektoré z najbežnejších typov zahŕňajú:

• Ručný navijak s automatickou brzdou:Tento typ navijaka je vybavený automatickým brzdovým systémom, ktorý sa aktivuje pri zastavení bremena. Poskytuje dodatočnú bezpečnosť a pohodlie, najmä pri práci s ťažkými bremenami.
• Ručný navijak Regular:Ide o najzákladnejší typ ručného navijaka a je vhodný pre ľahké až stredne náročné aplikácie. Nemá automatický brzdový systém a vyžaduje, aby operátor ručne pridržiaval náklad na mieste.

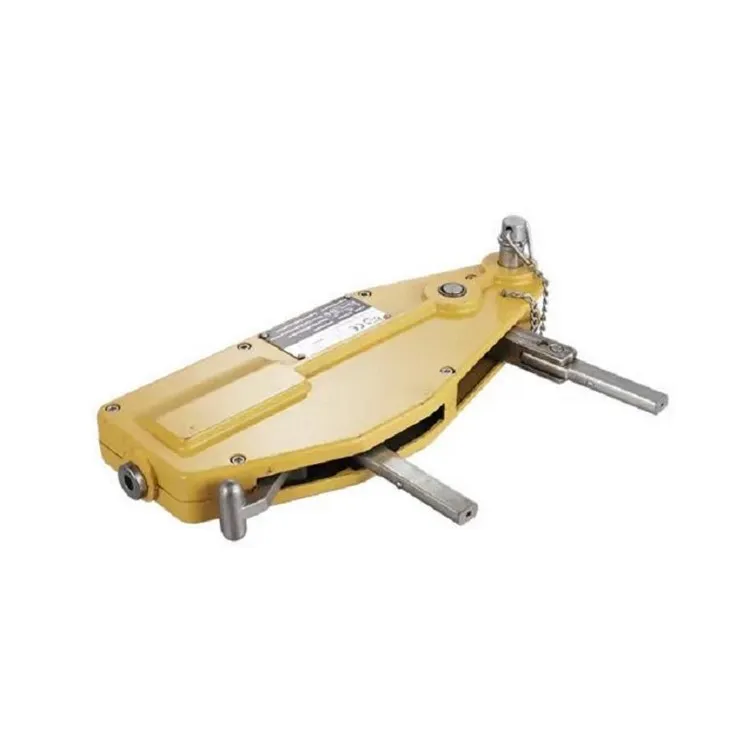

• Tirfor Winch Hliníkový ťažný navijak:Tento typ navijaka je určený pre ťažké ťahacie aplikácie. Je vyrobený z ľahkého hliníka a je schopný ťahať bremená až do niekoľkých ton.

Aplikácia ručných navijakov

Ručné navijaky sa používajú v širokej škále aplikácií, vrátane:

• Marine:Ručné navijaky sa bežne používajú na člnoch a lodiach na úlohy, ako je kotvenie, kotvenie a zdvíhanie ťažkých zariadení.
• Konštrukcia:Ručné navijaky sa používajú na staveniskách na zdvíhanie a umiestňovanie ťažkých materiálov, ako sú oceľové nosníky a betónové bloky.
• Výroba:Ručné navijaky sa používajú vo výrobných závodoch na premiestňovanie ťažkých strojov a zariadení.
• Poľnohospodárstvo:Ručné navijaky sa používajú v poľnohospodárstve na úlohy, ako je vyťahovanie traktorov z blata a zdvíhanie ťažkých balíkov sena.

Výhody použitia ručného navijaka

Používanie ručného navijaka má niekoľko výhod, vrátane:

• Prenosnosť:Ručné navijaky sú ľahké a prenosné, čo uľahčuje ich prepravu a používanie na rôznych miestach.
• jednoduchosť:Ručné navijaky sa jednoducho ovládajú a nevyžadujú žiadne špeciálne školenie ani zručnosti.
• Nákladovo efektívne:Ručné navijaky sú relatívne lacné v porovnaní s inými typmi zdvíhacích a ťažných zariadení.
• Všestrannosť:Ručné navijaky sa dajú použiť na širokú škálu aplikácií, vďaka čomu sú všestranným nástrojom v každej dielni alebo na pracovisku.

Tipy na údržbu a bezpečnosť

Na zaistenie bezpečnej a efektívnej prevádzky ručného navijaka je dôležité dodržiavať tieto tipy na údržbu a bezpečnosť:

• Pravidelná údržba:Pravidelne kontrolujte navijak, či nevykazuje známky opotrebovania alebo poškodenia. Namažte ozubené kolesá a pohyblivé časti, aby ste zabezpečili hladký chod.
• Správne použitie:Navijak vždy používajte v rámci jeho menovitej kapacity. Navijak nepreťažujte ani ho nepoužívajte na úlohy, na ktoré nie je určený.
• Bezpečnostné vybavenie:Pri práci s navijakom noste vhodné bezpečnostné vybavenie, ako sú rukavice a ochranné okuliare.
• Zabezpečte náklad:Uistite sa, že bremeno je bezpečne pripevnené k navijaku a že lano alebo lano je správne navinuté okolo bubna.
• Postupujte podľa pokynov výrobcu:Vždy dodržiavajte pokyny výrobcu na obsluhu a údržbu navijaka.

Záver

Záverom možno povedať, že ručný navijak je jednoduché, ale výkonné mechanické zariadenie, ktoré možno použiť na širokú škálu aplikácií zdvíhania a ťahania. Pochopením fungovania ručného navijaka a dodržiavaním tipov na údržbu a bezpečnosť môžete zaistiť bezpečnú a efektívnu prevádzku vášho navijaka. Ako popredný dodávateľ ručného navijaka/lodného navijaka ponúkame širokú škálu vysokokvalitných navijakov, ktoré vyhovujú vašim špecifickým potrebám. Ak máte záujem o kúpu ručného navijaka alebo máte akékoľvek otázky týkajúce sa našich produktov, neváhajte nás kontaktovať pre viac informácií. Tešíme sa na spoluprácu s vami a na pomoc pri hľadaní dokonalého navijaka pre vašu aplikáciu.
