Ako funguje spojka navijku?

Spojka navijku je rozhodujúcou súčasťou prevádzky navijak nákladného vozidla, ktorá zohráva významnú úlohu v tom, ako funguje navijak. Ako renomovaný dodávateľ navijakov nákladných vozidiel mám - hĺbkové znalosti o tom, ako fungujú spojky navijak a ich význam pri celkovom výkone našich výrobkov.

Základný koncept spojky navijku

V jadre je spojka navijku mechanické zariadenie, ktoré umožňuje operátorovi zapojiť sa alebo odpojiť navijkový bubon zo zdroja napájania. Vo väčšine navijakov nákladných vozidiel je zdrojom energie zvyčajne elektrickým motorom alebo hydraulickým systémom. Keď je spojka zapojená, napájanie zo zdroja sa prenesie na navijakový bubon, čo jej umožňuje otáčať sa a vietor alebo uvoľniť kábel. Po odpojení sa bubon môže voľne točiť, čo je užitočné na rýchle obnovenie kábla alebo na nastavenie jeho polohy bez použitia energie motora.

Komponenty navijakovej spojky

Spojka navijku zvyčajne pozostáva z niekoľkých kľúčových komponentov. Po prvé, sú tu spojkové dosky. Jedná sa o ploché kruhové disky, ktoré sú navrhnuté tak, aby prichádzali do styku medzi sebou. Jedna doska je pripojená k zdroju napájania (napríklad hriadeľ motora) a druhá je pripevnená k navijkovým bubnom. Keď je spojka zapojená, tieto platne sa stlačia spolu, čím sa vytvára trenie. Toto trenie prenáša rotačnú silu zo zdroja energie na bubon.

Ďalšou dôležitou časťou je páka alebo ovládač spojky. Toto je riadiaci mechanizmus, ktorý prevádzkovateľ používa na zapojenie alebo odpojenie spojky. V niektorých navijakoch to môže byť jednoduchá páka, ktorú sa používateľ manuálne pohybuje. V pokročilejších modeloch by to mohol byť elektrický alebo hydraulický ovládač, ktorý je ovládaný na diaľku.

K dispozícii je tiež pružina alebo tlakový mechanizmus. Tento mechanizmus je zodpovedný za poskytnutie potrebného tlaku na udržanie platničiek spojky pri zapojení. Keď je spojka odpojená, pružina sa uvoľní, čo umožňuje doštičky oddeliť.

Ako sa spojka zapája

Pozrime sa bližšie na proces zapojenia spojky navijku. Keď sa operátor rozhodne začať používať navijak na vytiahnutie alebo zdvihnutie nákladu, najprv presunú páku spojky do zasnúbenej polohy. Táto akcia aktivuje tlakový mechanizmus. V mechanickej spojke páka ťahá väzbu, ktoré komprimuje pružinu, čo núti platne spojky k sebe navzájom.

Keď sa dosky dostanú do styku, začne sa budovať trenie medzi nimi. Výkon z motora, ktorý sa neustále otáča, sa začína prenášať na navijakový bubon. Čím väčší tlak sa vyvíja na dosky, tým silnejšie je spojenie medzi motorom a bubnom. Nakoniec sa bubon otáča rovnakou rýchlosťou ako motor a kábel navijaka začína viniť alebo odpočívať v závislosti od smeru rotácie motora.

Ako sa spojka odpojí

Odpojenie spojky je rovnako dôležité. Existuje niekoľko situácií, keď je potrebné odpojenie. Napríklad, ak operátor potrebuje rýchlo znovu nahradiť kábel ručne alebo ak dôjde k núdzovej situácii a navijatie je potrebné okamžite zastaviť.

Na odpojenie spojky prevádzkovateľ presunie páku spojky do odpojenej polohy. Tým sa uvoľňuje tlak na pružinu. Keď sa pružina uvoľňuje, spojky sa oddeľujú. Akonáhle už platne už nie sú v kontakte, medzi nimi už nie je trenie. Navijakový bubon sa potom môže voľne otáčať nezávisle od motora. To umožňuje operátorovi manuálne otočiť bubon, čo môže byť veľmi užitočné na rýchle úpravy dĺžky kábla bez toho, aby musel používať napájanie motora.

Typy spojok navijku

Existujú rôzne typy spojok navijku, z ktorých každá má vlastné výhody a nevýhody.

Mechanické spojky

Mechanické spojky sú najzákladnejším typom. Sú spoľahlivé a relatívne jednoduché v dizajne. Ako už bolo spomenuté, používajú páku a mechanizmus zaťaženého pružiny na zapojenie a odpojenie platne spojky. Tieto spojky sa často nachádzajú v menšom, viac rozpočtovom navijakoch. Vyžadujú však viac fyzického úsilia operátora na kontrolu, najmä pri zapojení alebo odpojení pri zaťažení.

Elektrické spojky

Elektrické spojky sú pokročilejšie. Používajú elektrický solenoid na kontrolu angažovanosti a odpojenia spojkových dosiek. To znamená, že operátor môže ovládať spojku jednoduchým prepínačom, často na diaľku. Elektrické spojky sú pohodlnejšie, najmä v situáciách, keď prevádzkovateľ potrebuje rýchle úpravy alebo keď je naviják umiestnený v tvrdom mieste, aby sa dosiahol. Sú však zložitejšie a oprava môže byť drahšia, ak sa niečo pokazí.

Hydraulické spojky

Hydraulické spojky sa bežne používajú v ťažkých navijakoch. Používajú hydraulický tlak, aby zapojili a odpojili platne spojky. Hydraulické systémy môžu poskytnúť veľmi vysokú úroveň sily, vďaka čomu sú vhodné pre navijak, ktoré potrebujú zvládnuť veľké zaťaženie. Sú tiež veľmi hladké v prevádzke, ktoré môžu znížiť opotrebenie na platne spojky. Hydraulické systémy sú však zložitejšie a vyžadujú pravidelnú údržbu, aby sa zabezpečilo správne fungovanie.

Vplyv navijakovej spojky na výkon navijak

Spojka navijak má priamy vplyv na celkový výkon navijaka. Fungujúca spojka dobre zaisťuje, že výkon z motora je efektívne prenesený na bubon. To znamená, že navijak môže hladko a efektívne ťahať alebo zdvíhať.

Ak spojka nie je správne zapojená, navijak môže skĺznuť, čo môže viesť k strate ťahovej sily. To je obzvlášť nebezpečné pri riešení ťažkých nákladov. Na druhej strane, ak sa spojka neodpojí správne, môže byť ťažké manuálne upraviť kábel alebo zastavenie navijku v prípade núdze.

Naše navijaky a ich spojky

Ako dodávateľ navijakov nákladného vozidla ponúkame širokú škálu navijakov s rôznymi typmi spojok, ktoré uspokoja rôzne potreby našich zákazníkov. Napríklad náš4 palcový odnímateľný navijak nákladného autaje vybavená vysokokvalitnou mechanickou spojkou. Tento naviják je vhodný pre aplikácie svetla - až - stredne silné aplikácie a mechanická spojka poskytuje jednoduchý a spoľahlivý spôsob ovládania navijakov.

NášTri - navijakje určený pre ťažké úlohy. Je vybavený hydraulickou spojkou, ktorá dokáže zvládnuť veľké sily potrebné na ťahanie ťažkých zaťažení. Hydraulická spojka zaisťuje hladkú a efektívnu prevádzku, a to aj za extrémnych podmienok.

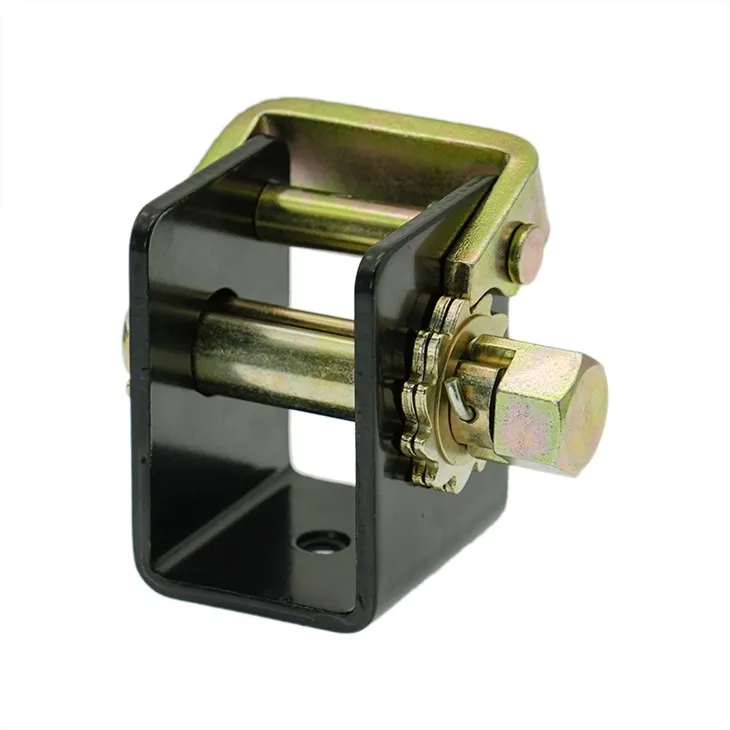

Pre tých, ktorí potrebujú kompaktnejší a univerzálnejší navijak, náš2 -palcový navijak so šesťuholníkomDodáva sa s elektrickou spojkou. To umožňuje ľahké diaľkové ovládanie, vďaka čomu je ideálny pre aplikácie, kde operátor potrebuje ovládať navijak z diaľky.

Záver

Pochopenie, ako funguje spojka navijaka, je nevyhnutné pre každého, kto používa alebo uvažuje o nákupe navijak nákladného vozidla. Spojka je kľúčový komponent, ktorý umožňuje navijaku fungovať efektívne a bezpečne. Či už ide o mechanickú, elektrickú alebo hydraulickú spojku, každý typ má svoje vlastné jedinečné vlastnosti a výhody.

Ako dodávateľ navijakov nákladného vozidla sme odhodlaní poskytovať vysokokvalitné navijak so spoľahlivými spojkami. Ak ste na trhu s navijakom nákladných vozidiel, pozývame vás, aby ste nás kontaktovali pre viac informácií. Náš tím expertov vám môže pomôcť zvoliť si správny navijak a kombináciu spojky pre vaše konkrétne potreby. Tešíme sa na diskusiu o vašich požiadavkách a pomôžeme vám pri prijímaní najlepšieho rozhodnutia o nákupe.

Odkazy

• „Winch Design and Operation“ - Príručka pre priemyselné stroje
• „Systémy spojky v ťažkých pracovných zariadeniach“ - denník strojárstva
